三&四工位切叠一体机

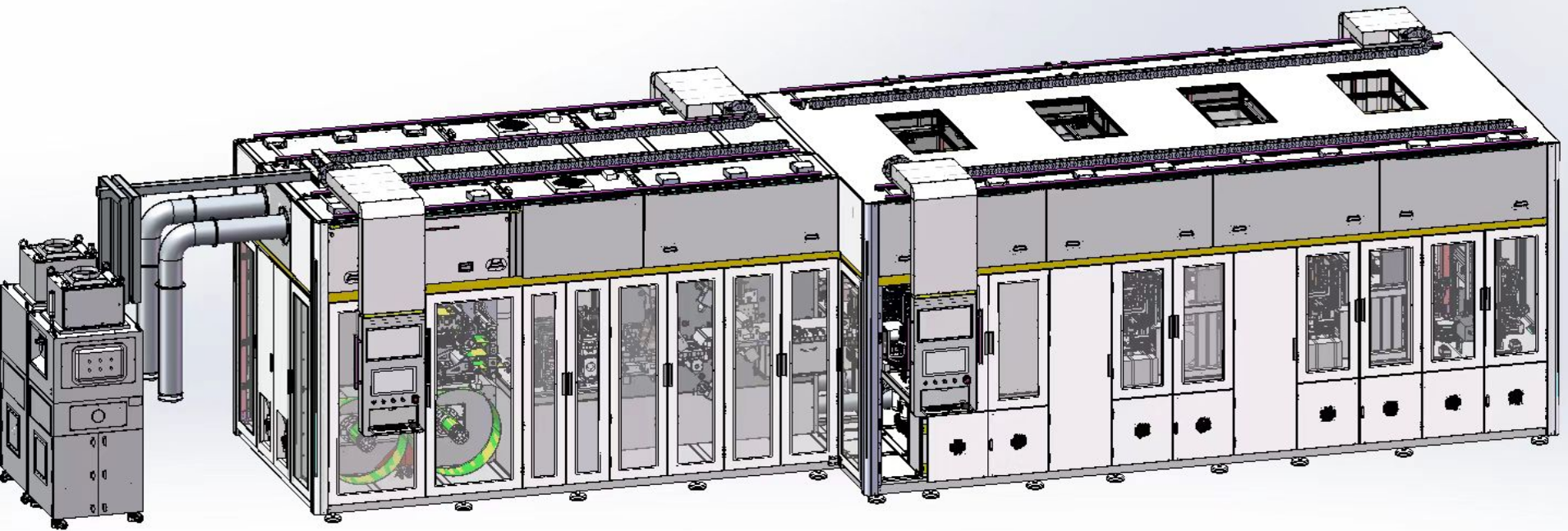

整体外观


设备介绍

适用范围：切叠一体机设备主要用于将正负极料卷冲裁成为单片，并将成型的正负极片与隔膜层叠成单体电芯。

设备功能：设备将制片、检测、叠片等工艺集成为一体，在结构上实现了一体化整合，结构紧凑占地面积小，工序整合，减少人工；工艺上实现极片模切后无需经过料盒周转，直接叠片，确保100%无重片现象；检测上采用工业相机实时检测，在线剔除不良极片；品质方面由于无需周转盒，能有效控制极片损伤及掉粉，提升电芯的品质。

设备组成单元：设备主要包含正、负极放卷部件、模具切V角部件、主驱牵引部件、极片裁断部件、负压输送皮带部件、CCD检测部件、除铁除尘除静电部件、极片NG部件，叠片机械手部件、纠偏台部件、叠片台部件、隔膜放卷部件、隔膜切断部件、叠片下线部件、尾卷、旋转夹持部件、贴U胶部件、电芯下线机械手等部件，根据客户的需求不同，可增加尾卷、热压、短路测试等工艺。

设备适应来料规格

序号	物料	宽度（mm）	厚度（um）	材料最大外径	备注
1	隔膜（卷料）	80-600	10-20	Φ350	≤50kg
3	正极极卷（卷料）	80-600	80-200	Φ800	不含极耳
4	负极极卷（卷料）	80-600	80-200	Φ800	不含极耳

布局介绍

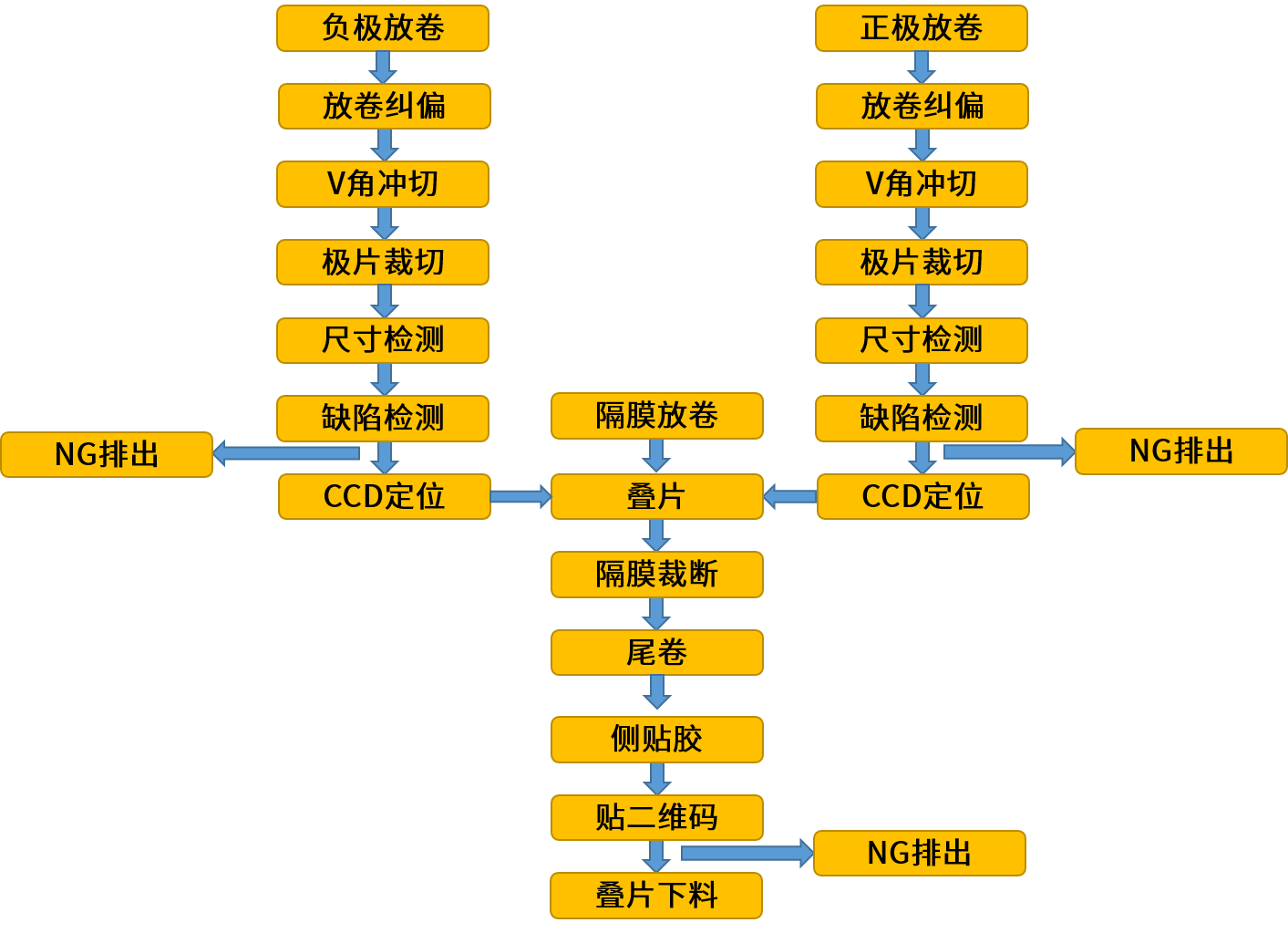

工艺流程


设备性能指标

序号	项目	要求	备注
1	单工位叠片效率	0.45-0.65s/pcs （幅宽80-390） 0.65-0.8s/pcs （幅宽390-600）	/
2	整机叠片单片效率	0.15-0.22s/pcs （幅宽80-390；三工位） 0.16-0.2s/pcs （幅宽390-600；四工位）	不含辅助时间
3	电芯辅助时间	≤8s/极组	/
4	良品率	≥99.5%
5	故障率	≤2%	自身故障
6	CMK	≥1.33
7	裁切精度	±0.15mm
8	电芯整体对齐	≤±0.5mm
9	相邻隔膜对齐度	≤±0.3mm
10	相邻极片对齐度	≤±0.3mm
11	模切方式	五金模切	/
12	正极模具单次寿命	≥100 万次	刃口至少可研磨20 次
13	负极模具单次寿命	≥100 万次	刃口至少可研磨20 次
